Škrtiaci ventil typu U
Čo je to motýľový ventil typu U?
Škrtiaca klapka typu U,V prvom rade ide o typ pružne sedlovej motýľovej klapky, ktorá sa tiež označuje ako „koncentrická“, „gumová vložka“ a „gumová sedlová“ motýľová klapka, ktorá má gumové (alebo pružné) sedlo medzi vonkajším priemerom disku a vnútornou stenou ventilu.
Škrtiaca klapka je štvrťotáčkový ventil, ktorý sa otáča o 90 stupňov, čím otvára alebo zatvára prietok média. Má kruhový kotúč, tiež známy ako motýľ, ktorý sa nachádza v strede tela a slúži ako uzatvárací mechanizmus ventilu. Kotúč je spojený s ovládačom alebo rukoväťou cez hriadeľ, ktorý prechádza z kotúča do hornej časti tela ventilu.
Pohyb disku určí polohu klapkového ventilu. Klapkový ventil s pružným sedlom a doštičkovým typom môže fungovať ako uzatvárací ventil, ak sa disk otočí o celých 90 stupňov, ventil sa úplne otvorí alebo zatvorí.
Škrtiaca klapka sa používa aj ako regulačný ventil prietoku. Ak sa disk neotáča o celú štvrť otáčky, znamená to, že ventil je čiastočne otvorený. Prietok tekutín môžeme regulovať rôznymi spôsobmi otvárania.uhol.
(Tabuľka CV/KV klapkového ventilu s pružným sedlom je k dispozícii na požiadanie)
Po druhé, podľa spôsobu inštalácie,Škrtiaca klapka typu U,je tiež ventil typu doštičky.
Aj keď sú na ventiloch dve integrované príruby, stále patria do kategórie doštičkového typu.Rovnaké rozmery priečnych konštrukcií ako priehľadný typ s kompaktným dizajnom, je umiestnený medzi dvoma prírubami, pričom čapy prechádzajú z jednej príruby cez druhú. Ventil je držaný na mieste a utesnený tesnením napätím čapov. Odolný klapkový ventil typu U je ľahké, bezúdržbové, nákladovo efektívne a spoľahlivé riešenie pre rôzne aplikácie.
Príruby sú určené pre každé zarovnanie a inštaláciu veľkých ventilov. V našej spoločnosti používame pružné sedlové klapkové ventily doštičkového typu a typu s očkom pre priemery DN32 až DN600. Pre väčšie veľkosti používame klapkové ventily s prírubou typu U alebo klapkové ventily s dvojitou prírubou, čo je ďalšia séria produktov.

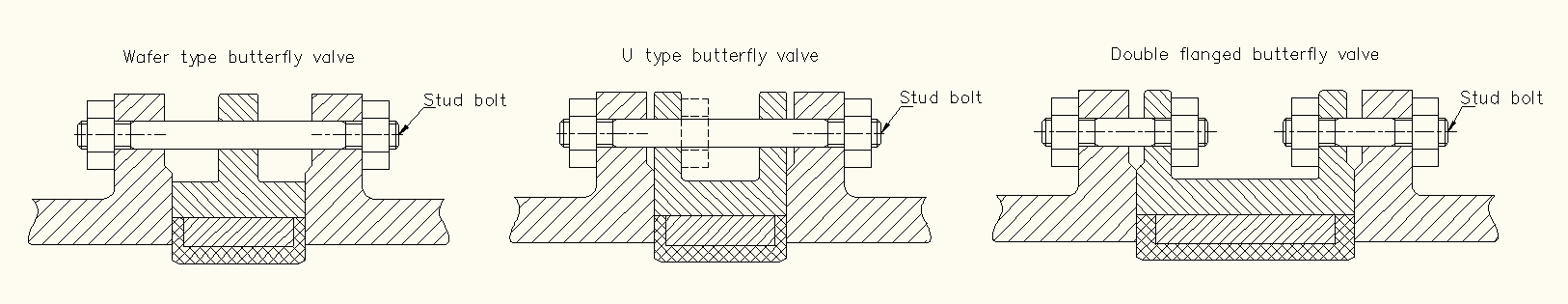

Rozdiely nájdete v inštalácii pružne sedlovej motýľovej klapky typu doštičky, typu U a typu s dvojitou prírubou.
Hlavné vlastnosti pružne sedlovej klapky NORTECH typu U
PREČO SI VYBRAŤ NÁS?
- QKvalita a servis: viac ako 20 rokov skúseností s OEM/ODM službami pre popredné európske spoločnosti zaoberajúce sa ventilmi.
- Qrýchle dodanie, pripravené na odoslanie do 2-4 týždňov, s dostatočným množstvom odolných klapkových ventilov a komponentov
- QZáruka kvality 12 – 24 mesiacov pre klapkové ventily s pružným sedlom
- Qkontrola kvality pre každý kus motýlikového ventilu
Hlavné vlastnosti motýľové ventily typu U
- Kompaktná konštrukcia má za následok nízku hmotnosť, menej miesta pri skladovaní a inštalácii.
- Centrálna poloha hriadeľa, 100% obojsmerná tesnosť bublín, vďaka čomu je inštalácia prijateľná v akomkoľvek smere.
- Teleso s plným prietokom poskytuje nízky odpor prúdenia.
- Žiadne dutiny v prietokovom kanáli, čo uľahčuje čistenie a dezinfekciu pre systém pitnej vody atď.
- Gumová podšívka vo vnútri tela zabraňuje kontaktu tekutiny s telom.
- Bezkolíkový dizajn disku je užitočný na zabránenie úniku na disku.
- Horná príruba podľa normy ISO 5211 je vhodná pre jednoduchú automatizáciu a dodatočnú montáž pohonu.
- Nízke prevádzkové krútiace momenty vedú k jednoduchej obsluhe a ekonomickému výberu pohonu.
- Ložiská s PTFE výstelkou sú navrhnuté tak, aby odolávali treniu a opotrebovaniu, takže nie je potrebné mazať.
- Vložená vložka do tela, vložka sa ľahko vymieňa, žiadna korózia medzi telom a vložkou, vhodné na použitie na konci linky.
- s integrovanými prírubami pre uľahčenie inštalácie veľkej klapky.
Typy operáciípre klapkový ventil typu U
| Manuálna prevodovka |
|
| Pneumatický aktuátor |
|
| Elektrický pohon |
|
| Montážna podložka s voľným predstavcom ISO5211 |
|
pozrite si prosímnáš katalóg motýľových ventilovPre podrobnosti alebo kontaktujte priamo náš obchodný tím.
Technická špecifikácia klapkových ventilov typu U
Normy:
| Dizajn a výrobca | API609/EN593 |
| Tvárou v tvár | ISO5752/EN558-1 séria 20 |
| Prírubový koniec | ISO1092 PN6/PN10/PN16/PN25, ANSI B16.1/ANSI B16.5 125/150 |
| Tlaková hodnota | PN6/PN6/PN16/PN25, trieda ANSI 125/150 |
| Test a kontrola | API598/EN12266/ISO5208 |
| Montážna podložka aktuátora | ISO5211 |
Hlavné materiály častímotýľové ventily typu U:
| Časti | Materiály |
| Telo | Tvárna liatina, uhlíková oceľ, nehrdzavejúca oceľ, duplexná nehrdzavejúca oceľ, Monel, hliníkový bronz |
| Disk | Tvárna liatina s niklovým povlakom, tvárna liatina s nylonovým povlakom/hliníkový bronz/nehrdzavejúca oceľ/duplex/Monel/Hasterlloy |
| Vložka | EPDM/NBR/FPM/PTFE/Hypalon |
| Stonka | Nerezová oceľ/Monel/Duplex |
| Puzdro | PTFE |
| Skrutky | Nerezová oceľ |
Materiály telesa ventilumotýľové ventily typu U
| Tvárna liatina |
|
|
| Nerezová oceľ |
|
|
| Hliníkovo-bronzový |
|
|
Materiály ventilových diskovmotýľové ventily typu U
| Tvárna liatina s niklovým povlakom |
|
|
| Tvárna liatina s nylonovým povlakom |
|
|
| Tvárna liatina s PTFE výstelkou |
|
|
| Nerezová oceľ |
|
|
| Duplexná nehrdzavejúca oceľ |
|
|
| Hliníkovo-bronzový |
|
|
| Hasterlloy-C |
|
|
Gumová vložka do rukávazmotýľové ventily typu U
| NBR | 0°C ~ 90°C | Alifatické uhľovodíky (palivá, oleje s nízkym obsahom aromatických zlúčenín, plyny), morská voda, stlačený vzduch, prášky, granuláty, vákuum, dodávka plynu |
| EPDM | -20°C ~ 110°C | Voda všeobecne (horúca, studená, morská, ozónová, kúpacia, priemyselná atď.). Slabé kyseliny, slabé soľné roztoky, alkoholy, ketóny, kyslé plyny, cukrová šťava. |
| Sanitárny EPDM | -10°C ~ 100°C | Pitná voda, potraviny, nechlórovaná pitná voda |
| EPDM-H | -20°C ~ 150°C | HVAC, chladená voda, potraviny a cukrová šťava |
| Viton | 0°C ~ 200°C | Mnohé alifatické, aromatické a halogénové uhľovodíky, horúce plyny, horúca voda, para, anorganické kyseliny, zásady |
Prezentácia produktov
Aplikácia produktu:
Kde sa používajú motýľové ventily typu U?
Motýľové ventily typu U,rovnaké ako všetky ostatnépružne sedlový motýlí ventil,sa široko používa v
- Čistiarne odpadových vôd a čistenie odpadových vôd
- Papierenský, textilný a cukrovarnícky priemysel
- Stavebný priemysel a výroba vŕtacích prác
- Vykurovanie, klimatizácia a cirkulácia chladiacej vody
- Pneumatické dopravníky a vákuové aplikácie
- Zariadenia na stlačený vzduch, plyn a odsirenie
- Pivovarnícky, liehovarnícky a chemický priemysel
- Preprava a manipulácia so suchým sypkým materiálom
- Energetický priemysel
Odolné sedlové motýľové klapky sú certifikované podľaWRASvo Veľkej Británii aACSvo Francúzsku, najmä pre vodárne.
